碩泰公司告訴您使用接地模塊的必要性

作者：河北碩泰防雷器材有限公司發布日期：2018-04-01

接地模塊也叫“接地降阻模塊”、“長效非金屬接地裝置”、“非金屬接地模塊”、”低電阻接地模塊”、”接地降阻模塊”、“降阻模塊”。適用于各種類型的土壤環境，在高土壤電阻率地區應用更具有顯著的優越性。

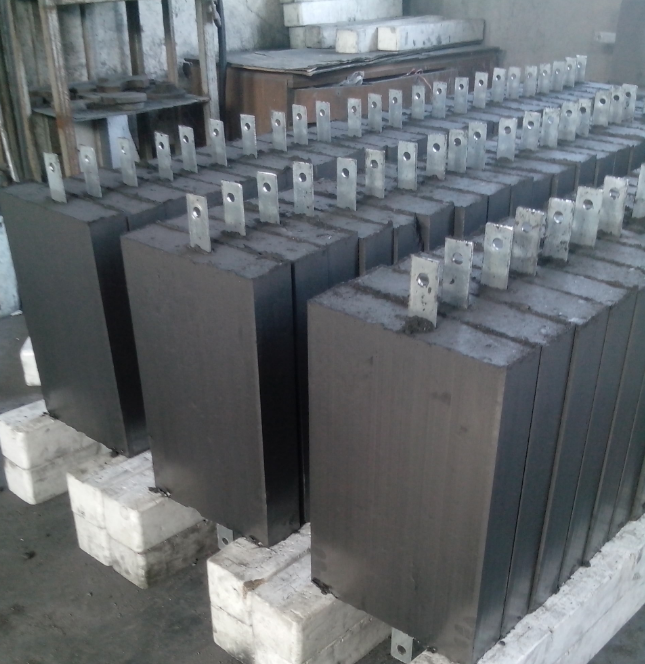

　　接地模塊也叫“接地降阻模塊”、“長效非金屬接地裝置”、“非金屬接地模塊”、”低電阻接地模塊”、”接地降阻模塊”、“降阻模塊”。它是以高導電碳粉、吸濕保濕材料、固化材料等為主體，以表面經抗腐蝕處理的金屬材料作骨架，通過專用設備擠壓成型，是用于降低接地電阻的專用產品，適用于各種類型的土壤環境，在高土壤電阻率地區應用更具有顯著的優越性。其主要用作“建筑物接地”、“防雷接地”、“防靜電接地”以及其它目的的接地體。

　　1、由于土壤電阻率較高、地質復雜、施工面積有限且接地電阻要求較高的場所，應優先考慮使用接地模塊，以達到降低接地電阻要求。

　　2、由于低電阻率地區，采用傳統接地材料雖然能夠滿足接地要求，但隨著時間推移，由于腐蝕等非人為損壞原因，將導致接地電阻升高，危及變電站的安全運行。為解決這一問題，延長接地極使用年限，建議在重要的變電站使用

　　接地模塊，來解決傳統的接地極耐腐蝕差的問題。

　　碩泰為安全考慮提醒大家，使用接地模塊是必要的。

　　接地模塊使用方法：

　　(1)接地模塊的埋設深度應不小于0.8米，高寒地區應埋置在凍土層以下。埋置時應注入充足的水分，讓接地模塊充分吸濕，以保證模塊盡快達到佳降阻效果。

　　(2)在有效長度范圍內，盡可能選擇在土壤電阻率小的地方埋設接地體，高土壤電阻率地區宜適當深埋。

　　(3)接地體的埋設地點應盡量遠離人們經常活動的地方，否則應采取措施防止跨步電壓危害。應遠離熱源和盡量避開有強腐蝕性物質的地方。

　　(4)根據工程實際需要，圓柱形和梅花形模塊一般用于垂直埋設，也可作其它適合地形的形式埋設。

　　(5)平板形接地模塊一般用于水平埋設，在水平接地溝底部開挖600mm*400mm的方形坑，坑底與水平接地溝底部在同一平面內。在坑底鋪上3厘米左右的細土或離子緩釋劑，將接地模塊平放于坑底，兩端金屬芯與水平扁鋼焊接。條件許可的情況下宜適當深埋。遇到土壤較差的情況時為有效的降低接觸電阻，增大接地體的散流面積，可以配合離子緩釋劑使用，每個接地模塊配套25kg離子緩釋劑。

　　(6) 接地模塊的埋設間距應大于4米，混合布置時水平接地體與垂直接地體間距應大于4米。

　　(7) 模塊間連接材料須采用耐腐蝕的金屬材料，以焊接方式確保接地系統埋地部分連接牢固可靠。應采用搭接焊，搭接長度不能小于扁鋼寬度的2倍，且應多邊焊接。若垂直模塊鋼芯為圓管或圓鋼時，應將連接扁鋼立起來，以便與鋼芯有效接合，并在鋼芯兩側加焊鋼筋頭加固。建議焊縫長度不小于80mm，不得虛焊、漏焊。

　　(8) 須仔細清除焊渣，并在焊接部分涂覆瀝青或其它材料，做好處理。

　　(9) 以原土或地表土回填，至少應保證接地體周圍有30-50cm的細土，有條件的話充分灌水使之充分結實。網址：m.shunlinyi.com
