工程接地模塊工程施工工藝

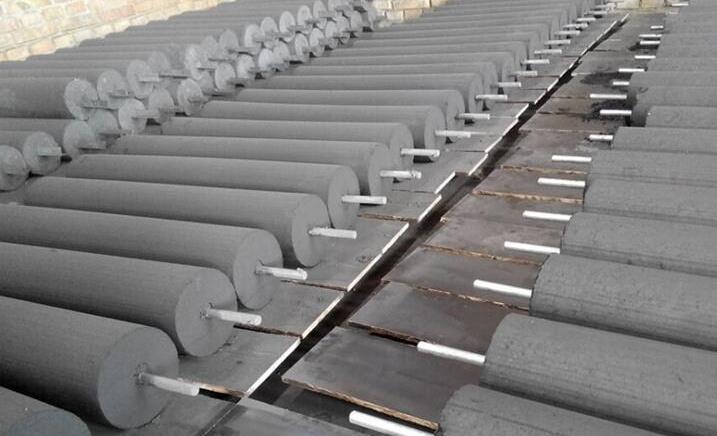

　　工程接地模塊以導電性、穩定性十分好的金屬資料為主體，以外表經抗腐蝕處置的金屬資料作骨架，經過專用設備擠壓成型。

　　工程接地模塊與傳統接地體相比具有以下顯著特性：

　　(1) 降低接觸電阻， 工程接地模塊的主體資料與土壤的物理構造類似，能與土壤分離為一體，使接地體與土壤的有效接觸面積比金屬接地體大許多倍，增大了接地體的有效散流面積，極大降低接地體與土壤的接觸電阻，因而能顯著進步接地效率，減少地網占用土空中積。

　　(2) 接地電阻穩定：工程接地模塊本身有很強的吸濕保濕才能，使它四周的土壤堅持潮濕，保證工程接地模塊有效發揮導電作用;同時，接地體中導電物的導電特性不受干濕度、上下溫等時節變化的影響，因而能提供穩定的接地電阻。

　　(3) 減少地電位還擊：工程接地模塊的非金屬資料使電阻率相差宏大的金屬與土壤之間構成一個變化比擬平緩的低電阻區域，當大電流沖擊時，可降低接地體、接地線暫態電位梯度，降低跨步電壓和接觸電壓，減少發作地電位還擊的概率。

　　(4) 運用壽命長：工程接地模塊的主體自身是抗腐蝕資料，它的金屬骨架采用的是外表經抗腐蝕處置的金屬資料，因而該接地體總體抗腐蝕性能優秀，運用壽命到達三十年—50年。

　　工程接地模塊工程施工工藝：

　　接地系統質量好壞在很大水平上決議于施工質量的優劣，因而控制正確的施工辦法和工藝質量請求是很必要的。接地工程施工通常應遵照以下一些根本準繩：

　　(1) 在有效長度范圍內，盡可能選擇在土壤電阻率小的中央埋設接地體。

　　(2) 接地體的埋設地點應遠離熱源。

　　(3) 接地體的埋設地點應盡量避開有強腐蝕性物質的中央。

　　(4) 接地體的埋設地點應盡量遠離人們經常活動的中央，否則應采取措施避免跨步電壓危害。

　　(5) 依據工程實踐需求，平板型工程接地模塊普通用于程度埋設，圓柱型模塊普通用于垂直埋設，或以其他任何合適地形條件的方式埋設。

　　(6) 接地體的埋設深度應不小于0.8米，條件答應的狀況下宜恰當深埋。

　　(7) 垂直接地體的埋設間距宜5米以上，程度接地體的埋設間距宜5～10米。

　　(8) 須采用同種耐腐蝕金屬資料，以焊接方式確保接地系統埋地局部電氣銜接結實牢靠。應采用搭接焊，搭接長度不得小于扁鋼寬度的兩倍或圓鋼直徑的6倍，且應多邊焊接。倡議焊縫長度不小于100mm。不得有虛焊、漏焊。

　　(9) 須認真肅清焊渣，并在焊接部位涂覆瀝青或其他資料，作好處置。

　　(10) 以原土或細粘土回填，至少應保證接地體四周有30～50cm細土，并適量灑水充沛落實。

　　用量計算

　　依據實測的土壤電阻率，采用下式計算降阻模塊的用量：

　　① 圓柱形，垂直埋置，單個模塊的接地電阻：

　　② 平板型，程度埋置，單個模塊的接地電阻：

　　③ 并聯后的總接地電阻：

　　式中：ρ —— 埋置地層的實測土壤電阻率(Ω.m);

　　L —— 圓柱型模塊的長度;

　　d —— 圓柱型模塊的直徑;

　　h —— 工程接地模塊的埋置深度;

　　a.b —— 平板型模塊的長、寬;

　　M —— 模塊調整系數，平板形取0.32 、圓柱形取0.34;

　　n —— 工程接地模塊個數;

　　K —— 模塊應用系數，采用0.55-0.85(模塊數量越多,K取值越小)。
