方形(型)防雷降阻接地模塊也叫接地降阻模塊、長效非金屬接地裝置、非金屬接地模塊、低電阻接地模塊。是一種以非金屬材料為主的接地體，它由導電性、穩定性較好的非金屬礦物和電解物質組成，增大了接地體本身的散流面積，減小了接地體與土 壤之間的接觸電阻，具有強吸濕保濕能力，使其周圍附近的土壤電阻率降低，介電常數增大，層間接觸電阻減小，耐腐蝕性增強，因而能獲得較小的接地電阻和較長 的使用壽命。

　　方形(型)防雷降阻接地模塊主要性能：

　　1、耐腐蝕、無毒害、使用壽命長、安裝方便。

　　2、能吸濕保濕、接地電阻低，要比相同尺寸的鋼管接地體低22%～40%。

　　3、大電流沖擊后阻值不增大，也無變硬、發脆、斷裂現象。

　　4、在高土壤電阻率地域接地，能有效地降低接地電阻。

　　5、接地電阻受季節影響小，阻值能保持長期穩定。

　　方形(型)防雷降阻接地模塊主要應用范圍：

　　發電廠、變電站、開關站、高壓輸電線路、電氣化鐵路、電信、移動、通信基站、微波中基站、地面衛星接收站、雷達站等工作接地、安全接地和防雷接地;貴重精密儀器、計算機機房設備、郵電程控設備、廣播電視設備電子醫療設備等工作接地和保護接地;各種高層建筑及高大構筑物、名勝古建筑、高大紀念塔等防雷接地;石油輸送管道及油氣罐。

　　二、方形(型)防雷降阻接地模塊工作原理：

　　易燃易爆物質倉庫防雷

　　接地模塊內置鍍鋅接地扁鋼(鋼管、圓鋼、角鋼)，將其與被保護的地線連接時，金屬接地體與大地的有效接觸面積大大增加，通過潮性作用，模塊散流體隨土壤結構層釋放電解離子，而且由于接地模塊具有很強保濕、吸濕性和穩定導電性，因此，金屬接地體與大地的接觸電阻將大大減小，從而充分發揮接地模塊的降阻使用。

　　本模塊采用化學穩定非金屬導體材料作為模塊的導電介質，其導電性不受季節影響;能吸濕保濕、能保持與土壤有效接觸，接地電阻低;在高土壤電阻率地區，能有效降低地網接地電阻;耐大工頻和沖擊電流沖擊，電阻穩定;耐腐蝕、無毒、使用壽命長、安裝簡便。

　　三、方形(型)防雷降阻接地模塊施工方法：

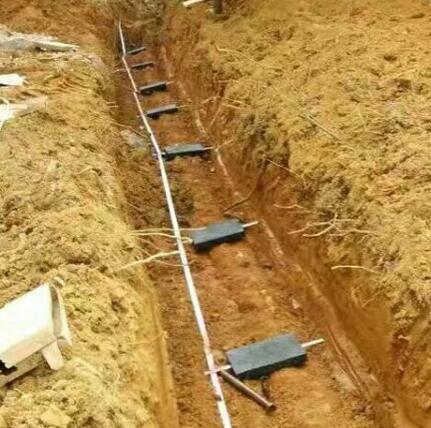

　　1、接地模塊可進行垂直埋置或水平埋置，埋置深度一般為0.8~1.0米。

　　2、采用幾個模塊并聯埋置時，模塊間距不宜小于4.0米。如條件不允許，可適當減小，和此同時應減小計算模塊用量時模塊利用系數的取值。

　　3、接地模塊的極芯互相并聯或和地線連接時，必須進行焊接。要求用同一種金屬材料焊接，確保連接的可靠性。焊接長度應不小于80mm，不允許虛焊、漏焊。

　　4、應在焊接處清除焊渣，涂上一層瀝青或漆，以防極芯腐蝕。

　　5、坑槽回填應采用細粒土為填料，不得用碎磚等建筑垃圾做回填料，回填時應分層操作，填30公分料后，適量加水并夯實。再填料、加水和夯實，直至和地表齊平。

　　6、吸濕72小時后，用地阻儀測量工頻接地電阻。若未達到預期目標，應分析原因和采取彌補措施。

　　7、在寒冷地區，模塊應埋在凍土層以下。

　　8用量計算

　　根據地網土層的土壤電阻率，采用下式計算接地模塊用量：

　　水平埋置，單個模塊接地電阻：

　　Rj =0.068×[ρ÷(a×b)-2]

　　并聯后總接地電阻：Rnj = Rj /nη

　　式中：ρ―土壤電阻率(Ω/m)

　　a、b―接地模塊的長、寬;

　　Rj―單個模塊接地電阻(Ω);

　　Rnj―總接地電阻(Ω);

　　n―接地模塊個數;

　　η―模塊調整系數，一般取0.6―0.9。

　　9包裝運輸

　　方形(型)防雷降阻接地模塊采用木箱包裝，每箱裝兩塊，包裝內采用泡沫襯墊來隔離模塊與模塊、模塊與箱壁，適于用長途運輸和搬運。

　　方形(型)防雷降阻接地模塊、方型接地模塊、石墨接地模塊注意事項：

　　貯存避免高溫、曝曬。

　　運輸和安裝時，應避免機械力或摔打等損傷模塊。

　　北方高寒地區，模塊應埋設在凍土層以下。
